恒溫恒濕試驗箱的構成原理

恒溫恒濕試驗箱的構成原理

　　恒溫恒濕試驗箱模擬高溫、高濕、高溫高濕、低溫、底濕、低溫底濕等自然環境，高溫溫度不超過150℃低溫不超過零下70℃。適用于塑膠、電子、儀表、金屬、航天航空等多種產品的檢測。

　　恒溫恒濕試驗箱的構成原理

　　1、恒溫恒濕試驗箱主要由控制面板、配電盤、保溫隔層、送風機、加熱器、加濕器、冷凍機組合而成，主要規格可分為6種標準尺寸及10種不同條件之規范。

　　2、控制器可經由LAN界面與計算機連線，使用者可以在計算機熒幕上設計程序、收集測試資料與記錄、呼叫程序執行、遙控機器開關機等功能。

　　3、利用多翼式送風機強力送風循環，避免任何死角，使室內溫濕度分布均勻。

　　4、完備的安全保護裝置，假如異常狀況發生時，控制器熒幕上即自動顯示故障狀態，切

　　斷電源開關，并提供故障排除方法。

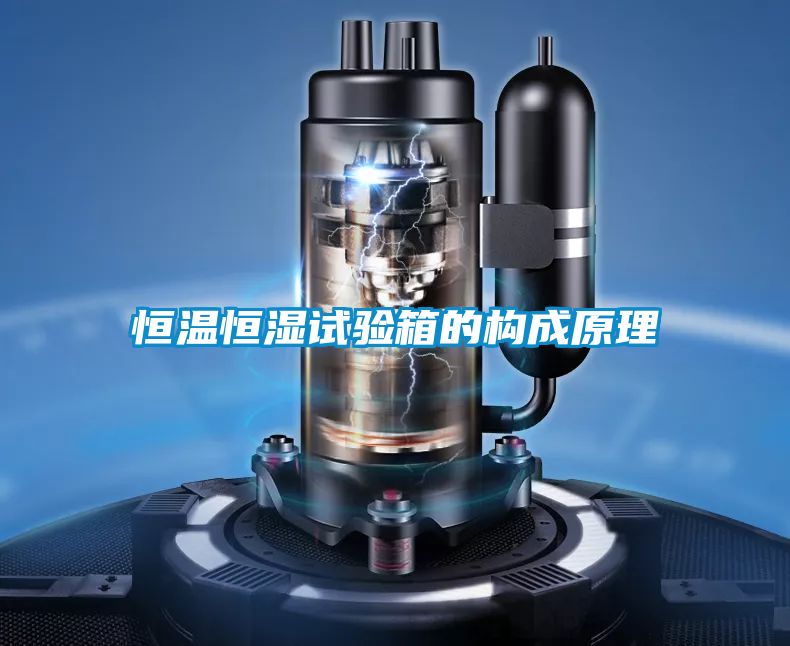

　　5、壓縮機的功用：用以補充能量，把蒸發器中低溫低壓的冷媒經蒸汽壓縮機被壓縮成為高溫高壓的過熱蒸汽，而后送入冷凝器。

　　6、冷凝器的功用：是把高溫高壓的蒸汽冷凝成為高壓常溫的液體，并放出大量的熱量。

　　7、過濾器是利用多孔性過濾介質，截留液體與固體顆粒混合物中的固體顆粒，而實現固、液分離的設備。

　　8、蒸發器熱量交換：低溫低壓的制冷劑在里面吸熱蒸發,從而將測試空間的熱量帶走而達到降溫的目的；恒準自主研發生產的蒸發器低溫、低濕試驗中起著不可替代的作用；它為熱能交換帶走高溫，實現低溫低濕特征起重要作用。

　　9、膨脹閥：流量調節范圍寬，可以按預設的各種調節規律動作，獲得很好的過熱度調節品質，使制冷裝置的啟動特性和變負荷動態特性大為改善。效率高，運行穩定，能耗低，溫度控制精度好

　　10、冷媒：美國環保冷媒R-404：用以傳遞熱能，產生冷凍效果之工作流體。

　　11、鎳鉻加熱器：鎳鉻材料因其強度高，耐高溫、低溫、濕熱，可塑性強

　　12、加熱系統：用于提升空間溫度

　　13、空氣循環系統：獨特的空間空氣循環系統，避免了氣流在測試區內產生流通死角，提高了試驗箱高低溫度精度、均勻度。

　　試驗箱由調溫度(加溫、制冷)和增濕兩部分組成。通過安裝在箱體內頂部的旋轉風扇，將空氣引入箱體實現氣體循環、平衡箱體內的溫度(濕度)，由箱體內置的溫度(濕度)傳感器采集的數據，傳至溫度(濕度)控制器(微型信息處理器)進行程序編輯處理，下令調溫調濕指令，通過空氣加熱、冷凝管以及水槽內加熱蒸發的共同完成。
