轉輪除濕機組的制作方法

轉輪除濕機組的制作方法

　　本實用新型涉及一種轉輪除濕機組。

　　背景技術：

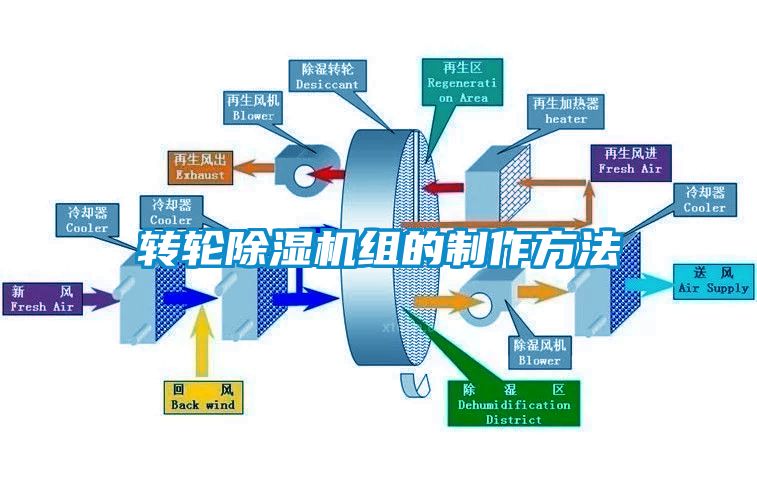

　　隨著科技的進步，許多行業對空氣的溫濕度要求越來越高，轉輪除濕機已廣泛應用于國防、電子、航空、醫藥、化纖、食品加工、噴涂、印刷、木材干燥、地下工程以及空調凈化系統。轉輪除濕機的核心部件是以恒速不斷轉動的蜂窩狀轉輪，整個轉輪由高度密封填料隔板分為兩個部分，其中3/4面積部分為除濕區域，1/4部分為再生區域。濕空氣中的水分被轉輪中的介質吸附，然后又被再生加熱空氣所洗脫，通過這個原理我們可以看出轉輪除濕機想要除濕就必須用電加熱或其他能夠?qū)⑵浼訜岬姆绞?，這就涉及到能源的問題，而怎樣節約能源是所有行業所追尋的。普通的除濕機就存在這樣電能耗大的問題。

　　傳統的轉輪除濕機通常將常溫空氣用電加熱器加熱到120℃度用作轉輪的再生，另外制冷循環系統中的冷凝熱量排入大氣，一方面不僅浪費了可利用的熱能，另一方面也造成了環境污染。

　　技術實現要素：

　　本實用新型的目的，在于提供一種轉輪除濕機組。

　　本實用新型解決其技術問題的解決方案是：轉輪除濕機組，包括除濕系統、第一制冷系統、轉輪再生系統以及第二制冷系統，所述第一制冷系統包括第一壓縮機、第一蒸發器、第一冷凝器以及第一膨脹閥，所述第二制冷系統包括第二壓縮機、第二蒸發器、第二冷凝器、第二膨脹閥以及第二冷凝風扇，所述除濕系統包括第一入口、第一初效過濾器、第一蒸發器、除濕轉輪、送風風機和出風口，所述轉輪再生系統包括再生風入口、加熱器、除濕轉輪、再生風機以及再生風出口，所述再生風出口、第二蒸發器、第一冷凝器以及加熱器構成再生風循環系統。

　　作為上述技術方案的進一步改進，所述加熱器和再生風入口之間布置有第二初效過濾器，所述第一泠凝器通過第二初效過濾器與加熱器連通。

　　作為上述技術方案的進一步改進，所述第一蒸發器和第一壓縮機之間布置有第一儲液罐，所述第二蒸發器和的人壓縮機之間布置有第二儲液罐。

　　作為上述技術方案的進一步改進，所述第一蒸發器和除濕轉輪之間布置有第三初效過濾器。

　　作為上述技術方案的進一步改進，所述送風風機和出風口之間布置有第三制冷系統，所述制冷器包括第三壓縮機、第三蒸發器、第三冷凝器、第三膨脹閥以及第三冷凝風扇。

　　作為上述技術方案的進一步改進，所述第一蒸發器和第二蒸發器下方分別布置有接水盤。

　　本實用新型中的濕空氣處理過程為：濕空氣經過第一初效過濾器過濾后經過第一蒸發器，由于第一蒸發器表面溫度低于濕空氣的露點溫度，空氣中的水蒸氣冷卻凝結成水滴，聚集于接水盤后排出，隨后空氣流經除濕轉輪的除濕區除濕后由送風風機送至出風口。

　　本實用新型中再生風的處理過程為：再生風經過再生風入口進入到加熱器中，經加熱后對除濕轉輪的再生區域進行再生加熱，再生風變成濕潤高溫的再生風。

　　本實用新型中的再生風循環流程為，濕潤高溫的再生風經過第二蒸發器，由于第二蒸發器表面溫度低于濕空氣的露點溫度，空氣中的水蒸氣冷卻凝結成水滴，聚集于接水盤后排出，隨后空氣流經第一冷凝器初步加熱后，再生風經過加熱器加熱后，對除濕轉輪的再生區域進行再生加熱。

　　本實用新型的有益效果是：本實用新型通過再生風循環系統減排，同時可以有效減少由于冷凝熱散發不暢引起的制冷系統高溫報警，提高制冷效率，提高整個設備的性能。

　　附圖說明

　　為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖只是本實用新型的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

　　圖1是本實用新型的結構示意圖一；

　　圖2是本實用新型的結構示意圖二。

　　具體實施方式

　　以下將結合實施例和附圖對本實用新型的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本實用新型的目的、特征和效果。顯然，所描述的實施例只是本實用新型的一部分實施例，而不是全部實施例，基于本實用新型的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本實用新型保護的范圍。另外，文中所提到的所有聯接/連接關系，并非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。

　　參照圖1～圖2，轉輪除濕機組，包括除濕系統、第一制冷系統、轉輪再生系統以及第二制冷系統，所述第一制冷系統包括第一壓縮機1、第一蒸發器10、第一冷凝器11以及第一膨脹閥13，所述第二制冷系統包括第二壓縮機2、第二蒸發器20、第二冷凝器21、第二膨脹閥23以及第二冷凝風扇24，所述除濕系統包括第一入口、第一初效過濾器4、第一蒸發器10、除濕轉輪40、送風風機41和出風口，所述轉輪再生系統包括再生風入口、加熱器43、除濕轉輪40、再生風機44以及再生風出口，所述再生風出口、第二蒸發器20、第一冷凝器11以及加熱器43構成再生風循環系統。

　　進一步作為優選的實施方式，所述加熱器43和再生風入口之間布置有第二初效過濾器42，所述第一泠凝器通過第二初效過濾器42與加熱器43連通。

　　進一步作為優選的實施方式，所述第一蒸發器10和第一壓縮機1之間布置有第一儲液罐12，所述第二蒸發器20和的人壓縮機之間布置有第二儲液罐22。

　　進一步作為優選的實施方式，所述第一蒸發器10和除濕轉輪40之間布置有第三初效過濾器。

　　本實用新型中的濕空氣處理過程為：濕空氣經過第一初效過濾器4過濾后經過第一蒸發器10，由于第一蒸發器10表面溫度低于濕空氣的露點溫度，空氣中的水蒸氣冷卻凝結成水滴，聚集于接水盤后排出，隨后空氣流經第三初效過濾器過濾后，進入除濕轉輪40的除濕區除濕后由送風風機41送至出風口。

　　本實用新型中再生風的處理過程為：再生風經過再生風入口進入到加熱器43中，經加熱后對除濕轉輪40的再生區域進行再生加熱，再生風變成濕潤高溫的再生風。

　　本實用新型中的再生風循環流程為，濕潤高溫的再生風經過第二蒸發器20，由于第二蒸發器20表面溫度低于濕空氣的露點溫度，空氣中的水蒸氣冷卻凝結成水滴，聚集于接水盤后排出，隨后空氣流經第一冷凝器11初步加熱后，再生風經過加熱器43加熱后，對除濕轉輪40的再生區域進行再生加熱。

　　本實用新型通過再生風循環系統減排，同時可以有效減少由于冷凝熱散發不暢引起的制冷系統高溫報警，提高制冷效率，提高整個設備的性能。

　　進一步作為優選的實施方式，所述送風風機41和出風口之間布置有第三制冷系統，所述制冷器包括第三壓縮機3、第三蒸發器30、第三冷凝器31、第三膨脹閥33、第三冷凝風扇34以及第三儲液罐32。除濕后的空氣經過第三蒸發器30降溫后排出，達到制冷效果。

　　進一步作為優選的實施方式，所述第一蒸發器10和第二蒸發器20下方分別布置有接水盤。

　　以上是對本實用新型的較佳實施方式進行了具體說明，但本發明創造并不限于所述實施例，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出種種的等同變型或替換，這些等同的變型或替換均包含在本申請權利要求所限定的范圍內。
